УКРЕПЛЕНИЕ ОТКОСОВ ГЕОРЕШЕТКАМИ.

  Цель применения георешеток «КОМЕТА-2001» - создание усиленного слоя на поверхности откосов, имеющего повышенную устойчивость к воздействиям, приводящим к эрозии. Современные высокоэффективные технологии дорожного и гидротехнического строительства с использованием георешеток позволяют снизить стоимость укрепительных работ за счет уменьшения их трудоемкости и материалоемкости.
Основные конструктивные решения  представлены на рис.3.
Общие указания по применению георешеток.
В качестве заполнителя георешетки могут применяться растительный грунт с посевом семян, щебень, гравий, грунты, бетонные смеси.
При передвижении тяжелой техники защитный слой заполнителя над георешеткой должен быть не менее 50 мм.
В сложных грунтово-гидрологических условиях на поверхности откоса под георешеткой рекомендуется создавать защитный слой или обратный фильтр из геотекстильных материалов. Создание такого слоя (фильтра) обязательно:
- при  укреплении подтопляемых откосов (обратный фильтр);
- при  укреплении неподтопляемых откосов, сложенных водонеустойчивыми, легкоразмываемыми грунтами (защитный слой);
- при  наличии выклинивающихся водоносных горизонтов в мокрых выемках (обратный фильтр).
После засыпки георешетки заполнителем часть монтажных анкеров удаляется, оставшиеся выполняют роль несущих анкеров. Несущие анкеры устанавливают равномерно по площади с шагом 1,0 … 2,0 м. Шаг несущих анкеров выбирают в зависимости от типа и состояния грунта.
Изготовитель гарантирует соответствие георешеток «КОМЕТА-2001» требованиям ТУ РБ 300478750.002-2001.
Последовательность монтажа георешеток.
1. Выравнивают и уплотняют поверхность откоса.
2. Размечают зону укладки георешеток  (рис.4).
3. Устанавливаются монтажные анкеры по контуру первой секции георешетки в соответствии с разметкой. Между концом загнутой части анкера и поверхностью грунта оставляют зазор 50 – 100 мм., для введения крайних ячеек георешетки.
4. Растягивают первую секцию георешетки на монтажных анкерах (рис.5). Для увеличения устойчивости георешетки при засыпке ее заполнителем устанавливают дополнительные анкеры внутри площади модуля.
5. Надевают крайние ячейки соседних секций на загнутые части установленных анкеров. Анкеры забивают до конца (рис.6).
6. Устанавливаются монтажные анкеры и растягиваются соседние секции георешетки. Монтаж можно вести в двух направлениях – вправо и влево от исходной секции.
7. Секции между собой  скрепляют скрепками при помощи степлера в каждой ячейке в нескольких местах, располагая скрепки на расстоянии примерно 25 мм. по высоте ячейки.
8. Производят заполнение ячеек георешетки вручную или с помощью погрузчика или экскаватора.
9. Удаляют монтажные анкеры. Количество оставшихся несущих анкеров – в соответствии с проектом.
10. Планировку и уплотнение выполняют вручную или с использованием машин и механизмов. Высота слоя материала заполнителя в уплотненном состоянии 30 - 50 мм. над поверхностью георешетки.
11. Производят посев трав для образования дернового слоя. В случае применения заполнителя из несвязных минеральных материалов возможно укрепление поверхностного слоя цементным раствором.

СОЗДАНИЕ ОТКОСОВ ПОВЫШЕННОЙ КРУТИЗНЫ.

  Цель применения георешеток «КОМЕТА-2001» - армирование грунтового массива в зоне откоса с увеличением его общей устойчивости при увеличении крутизны откоса. Применение георешетки позволяет сократить объемы земляных работ, уменьшить площади, занимаемые откосом.
Основные конструктивные решения  представлены на рис.7.
Общие указания по применению георешеток.
В качестве заполнителя применяют несвязные минеральные материалы (щебень, гравий). Крайние ближайшие к поверхности откоса ячейки могут быть заполнены растительным грунтом с посевом трав или любыми другими материалами, обеспечивающими устойчивость поверхностной зоны откоса.
Между слоями георешеток можно укладывать защитные прослойки из геотекстильного материала.
Для повышения устойчивости откоса часть слоев георешетки можно вводить в тело насыпи на 1,5 – 2 м.
Рекомендуемая высота георешеток – не ниже 15 см.
Последовательность монтажа георешеток.
1. Выравнивают и уплотняют поверхность под нижний слой георешеток.
2. Размечают зону укладки георешеток  (рис.4).
3. Устанавливаются монтажные анкеры по контуру первой секции в соответствии с разметкой. Между концом загнутой части анкера и поверхностью грунта оставляют зазор 50 – 100 мм., для введения крайних ячеек георешетки.
4. Растягивают первую секцию георешетки на монтажных анкерах. Для увеличения устойчивости георешетки при засыпке ее заполнителем устанавливают дополнительные анкеры внутри площади модуля.
5. Надевают крайние ячейки соседних секций на загнутые части установленных анкеров. Анкеры забивают до конца см. рис.6.
6. Устанавливаются монтажные анкеры и растягиваются соседние секции георешетки. Монтаж можно вести в двух направлениях – вправо и влево от исходной секции.
7. Секции между собой  скрепляют скрепками при помощи степлера в каждой ячейке в нескольких местах, располагая скрепки на расстоянии примерно 25 мм. по высоте ячейки.
8. Производят заполнение ячеек георешетки вручную или с помощью погрузчика или экскаватора.
9. Удаляют монтажные анкеры. Количество оставшихся несущих анкеров – в соответствии с проектом.
10. Планировку и уплотнение выполняют вручную или с использованием машин и механизмов. Высота слоя материала заполнителя в уплотненном состоянии вровень с поверхностью георешетки.
11. Размечают зону укладки следующего слоя георешеток. Повторяют этапы монтажа по пп. 3 – 10. Таким образом послойно укладываются георешетки до верхней кромки откоса.

ВОЗВЕДЕНИЕ НАСЫПЕЙ НА СЛАБОМ ОСНОВАНИИ.

  Цель применения георешеток «КОМЕТА-2001» - армирование нижней части насыпи, для повышения ее жесткости и устойчивости, снижения неравномерности осадки, снижение объемов земляных работ, сокращение сроков строительства.
Основные конструктивные решения  представлены на рис.8.
Общие указания по применению георешеток.
Между георешеткой и слабым основанием рекомендуется укладывать защитный слой из нетканого геотекстильного материала.
Устройство дополнительных прослоек в теле насыпи позволяет в большей степени снизить неравномерность осадки и повысить общую устойчивость откосов.
Рекомендуемая высота георешеток – не ниже 15 см.
Последовательность монтажа георешеток.
1. Выравнивают и уплотняют поверхность под нижний слой георешеток.
2. Размечают зону укладки георешеток  (рис.4).
3. Устанавливаются монтажные анкеры по контуру первой секции в соответствии с разметкой. Между концом загнутой части анкера и поверхностью грунта оставляют зазор 50 – 100 мм., для введения крайних ячеек георешетки.
4. Растягивают первую секцию георешетки на монтажных анкерах. Для увеличения устойчивости георешетки при засыпке ее заполнителем устанавливают дополнительные анкеры внутри площади модуля.
5. Надевают крайние ячейки соседних секций на загнутые части установленных анкеров. Анкеры забивают до конца см. рис.6.
6. Устанавливаются монтажные анкеры и растягиваются соседние секции георешетки. Монтаж можно вести в двух направлениях – вправо и влево от исходной секции.
7. Секции между собой  скрепляют скрепками при помощи степлера в каждой ячейке в нескольких местах, располагая скрепки на расстоянии примерно 25 мм. по высоте ячейки.
8. Производят заполнение ячеек георешетки вручную или с помощью погрузчика или экскаватора.
9. Удаляют монтажные анкеры. Количество оставшихся несущих анкеров – в соответствии с проектом.
10. Производят насыпку насыпи. Устраивают дополнительные прослойки в теле насыпи, если они предусмотрены проектом.

УКРЕПЛЕНИЕ СООРУЖЕНИЙ ПОВЕРХНОСТНОГО ВОДООТВОДА.

  Цель применения георешеток «КОМЕТА-2001» - защита поверхности водоотводных канав (кюветов), русел у водопропускных труб от размыва.
Основные конструктивные решения представлены на рис.9.
Общие указания по применению георешеток.
Укрепление кюветов, как правило, сочетают с укреплением откосов.
Края георешеток выводят за пределы бровок и надежно закрепляют.
В качестве заполнителя применяют несвязные минеральные материалы (щебень, гравий), растительный грунт с посевом семян, бетонные смеси.
Рекомендуемая высота георешеток – не ниже 15 см.
Последовательность монтажа георешеток - такая же, как при укреплении откосов. Гибкий материал георешеток позволяет точно копировать геометрию водоотводных канав (кюветов).

ПРИМЕНЕНИЕ ГЕОРЕШЕТОК В КОНСТРУКЦИЯХ ДОРОЖНЫХ ОДЕЖД.

  Цель применения георешеток «КОМЕТА-2001» - армирование слоя заполнителя с приданием ему повышенную прочность на сдвиг, повышенную жесткость (повышение модуля упругости). При этом снижаются температурные деформации заполнителя, содержащего неорганические вяжущие, снижаются темпы колееобразования. Снижение себестоимости достигается за счет уменьшения толщины слоев дорожной одежды и применения более жестких заполнителей на основе неорганического вяжущего.
Основные конструктивные решения представлены на рис.10, аналогичные конструктивные решения могут применяться также и при укреплении обочин.
Общие указания по применению георешеток.
Георешетка   используется для устройства, как несущего слоя, так и дополнительного дренирующего и морозозащитного слоя основания.
В качестве заполнителя применяют песок, щебень, гравий, шлак, ПГС, в том числе укрепленные вяжущим.
Рекомендуемая высота георешеток – не ниже 15 см.
Последовательность монтажа георешеток.
1. Выравнивают и уплотняют поверхность откоса.
2. Размечают зону укладки георешеток  (рис.4).
3. Устанавливаются монтажные анкеры по контуру первой секции в соответствии с разметкой. Между концом загнутой части анкера и поверхностью грунта оставляют зазор 50 – 100 мм., для введения крайних ячеек георешетки.
4. Растягивают первую секцию георешетки на монтажных анкерах (рис.5). Для увеличения устойчивости георешетки при засыпке ее заполнителем устанавливают дополнительные анкеры 6 внутри площади модуля.
5. Надевают крайние ячейки соседних секций на загнутые части установленных анкеров. Анкеры забивают до конца см. рис.6.
6. Устанавливаются монтажные анкеры и растягиваются соседние секции георешетки. Монтаж можно вести в двух направлениях – вправо и влево от исходной секции.
7. Секции между собой  скрепляют скрепками при помощи степлера в каждой ячейке в нескольких местах, располагая скрепки на расстоянии примерно 25 мм. по высоте ячейки.
8. Производят заполнение ячеек георешетки вручную или с помощью погрузчика или экскаватора.
9. Удаляют монтажные анкеры. Количество оставшихся несущих анкеров – в соответствии с проектом.
10. Планировку и уплотнение выполняют вручную или с использованием машин и механизмов. Высота слоя материала заполнителя в уплотненном состоянии 30 - 50 мм над поверхностью георешетки.

ВИД И СВОЙСТВА ГЕОРЕШЕТОК «КОМЕТА-2001».

  Решетки геотехнические из полиэфирного иглопробивного полотна «КОМЕТА-2001» представляют собой складывающийся объемный ячеистый модуль прямоугольной формы в плане, изготовленный из полос нетканого материала, соединенных между собой высокопрочными сварными швами.
Вид и основные размеры георешеток приведены на рис.1. Размеры, обозначенные буквами, могут изменяться по желанию заказчика в следующих пределах:
- длина георешетки в растянутом (рабочем) состоянии А от 2100 до 14000 мм;
- высота георешетки h от 50 до 250 мм;
- длина георешетки в сложенном (транспортном) состоянии А0  зависит от размера А и находится в пределах от  45 до 300 мм.
Основные физико-механические свойства георешетки в соответствии с ТУ РБ 300478750.002-2001 приведены в таблице.
Главные достоинства георешеток «КОМЕТА-2001»:
- устойчивость к агрессивной среде, определяющая длительный срок эксплуатации;
- хорошая водопроницаемость, обеспечивающая естественный дренаж грунтовых вод;
- высокие характеристики трения на сдвиг в грунте;
- хорошее внедрение в почву и корневую систему растений;
- высокая устойчивость к низким температурам;
- устойчивость к ударным нагрузкам.
Область применения георешеток «КОМЕТА-2001»:
- укрепление откосов и склонов;
- фиксация подушки дорожных покрытий различных видов;
- укрепление прибрежной зоны водоемов и русел малых водотоков;
- озеленение;
- ландшафтный дизайн;
- укрепление склонов и насыпей железнодорожных путей;
- сооружение подпорных стен.

АРМИРОВАННЫЕ АНКЕРЫ.

  Пластмассовые армированные анкеры применяются для удобного монтажа и надежного крепления геотехнических решеток. Вид и основные размеры анкеров, изготавливаемых нашим предприятием приведены на рис.2.
  Стальная арматура придает анкеру прочность. Т-образное сечение анкеров обеспечивает им устойчивость в грунте. Загиб верхней части анкера позволяет удобно стыковать соседние модули георешетки между собой. Извлеченные после засыпки георешетки анкеры можно использовать повторно до 50 раз. Чтобы облегчить извлечения из грунта засыпанных анкеров рекомендуется привязать к каждому анкеру отрезок шпагата длиной около 1 м. Для этого в верхней части анкера предусмотрена петля, образованная арматурой.

ОПЫТ ИСПОЛЬЗЫВАНИЯ ГЕОРЕШЕТОК «КОМЕТА-2001».

  В 2001 - 2006 годах при научно-техническом сопровождении БелдорНИИ ОАО «Дорожно-строительный трест № 3» были выполнены работы по укреплению откосов земполотна (в том числе в зонах подтопления) георешетками «КОМЕТА-2001» на Минской кольцевой автодороге, автодороге «Обход города Бобруйска» с мостовым переходом через р. Березина, автодорогах в Тульской и Калужской областях России.
  В 2005 году совместно с Белорусским государственным технологическим университетом был устроен участок автодороги в Минской области с использованием георешетки «КОМЕТА-2001» в конструкции дорожной одежды. Проведенными обследованиями работ выполненных с использованием георешетки «КОМЕТА-2001» установлена высокая эффективность их использования.
  В 2006 - 2007 годах георешетки «КОМЕТА-2001» были использованы в строительстве мостов МОСТОТРЕСТом (г. Москва) и в г. Александрия (Беларусь).
  В 2007 году георешетками «КОМЕТА-2001» были укреплены склоны обрыва при реконструкции летнего амфитеатра в г. Витебске.
  Хорошие отзывы получены от предприятий «Парк-Лайн» (г. Москва) и «Севгидрострой» (г. Архангельск), применявших георешетки для укрепления откосов дорог.
Георешетки «КОМЕТА-2001» имеют сертификат соответствия, ТУ.
Георешетки «КОМЕТА-2001» в настоящее время не производятся российскими и зарубежными фирмами.
  В настоящее время геосинтетические материалы находят себе все большее применение в транспортном, гидротехническом и других областях строительства. Они широко применяются для стабилизации оснований строительных насыпей, при укреплении откосов автомобильных и железнодорожных магистралей, проведении ландшафтных работ.
  Технология использования геотехнической решетки проста и не требует использования специальной техники, что совместно с низкой ценой и возможностью изготовления георешетки любой конструкции и размеров позволяет находить ей все новые применения.

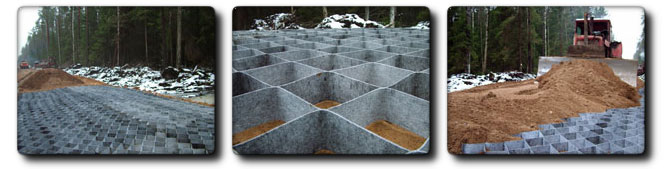

Укладка георешетки под основание дороги



Общий вид георешетки.
    Рис.1 Увеличить (общий вид георешетки).
Армированные анкера для георешетки.
    Рис.2 Увеличить (анкер для монтажа георешеток).
Варианты укрепления откосов с применением георешетки.
    Рис.3 Увеличить (варианты укрепления откосов с применением георешетки).
Разметка поверхности откоса для укладки георешеток.
    Рис.4 Увеличить (разметка поверхности откоса для укладки георешеток).
Схема укладки георешетки.
    Рис.5 Увеличить (схема укладки георешетки).
Соединение соседних секций георешетки.
    Рис.6 Увеличить (соединение соседних секций георешетки.)
Создание откосов повышенной крутизны при помощи георешетки.
    Рис.7 Увеличить (создание откосов повышенной крутизны при помощи георешетки).
Возведение насыпей на слабом основании при помощи георешетки.
    Рис.8 Увеличить (возведение насыпей на слабом основании при помощи георешетки).
Укрепление сооружений поверхностного водоотвода при помощи георешетки.
    Рис.9 Увеличить (укрепление сооружений поверхностного водоотвода при помощи георешетки).
Применение георешеток в конструкциях дорожных одежд.
    Рис.10 Увеличить (применение георешеток в конструкциях дорожных одежд).
