  Предприятие «Комета» приступило к разработке технологии производства георешеток из полиэфирного нетканого полотна по инициативе могилевских строителей-дорожников. Высоко оценивая эффективность применения пластиковых георешеток для укрепления дорожных покрытий и откосов, они не могли не заметить ряд недостатков таких решеток в некоторых областях применения. Например,  при использовании георешеток для укрепления откосов дорог со временем наблюдается отторжение пластика растительным грунтом, с выдавливанием его на поверхность, а также нарушение дренажа грунтовых вод в верхних слоях. Поэтому было предложено для укрепления откосов использовать более приемлемый с экологической точки зрения материал георешеток – полиэфирное иглопробивное полотно. Нетканое полотно хорошо пропускает грунтовые воды, прорастает корнями растений и со временем становится неотъемлемой составляющей армированного растительного грунта.
  С 2001 г. наше предприятие проводит исследовательские работы по разработке оптимальной георешетки из полиэфирного нетканого полотна. Оптимизации подвергались следующие факторы:
- прочность швов георешетки;
- жесткость лент;
- цена георешетки.
  В разработке материала принимали участие технологи могилевского и светлогорского комбинатов «Химволокно».
  Отказавшись от ниточных швов, мы постоянно совершенствовали технологию сварки лент георешетки. Внедренная в ноябре 2006 г. усовершенствованная технология сварки позволяет нам утверждать, что по геометрические и прочностные параметры георешеток будут не хуже указанных в протоколе сертификационных испытаний продукции, составленном испытательным центром ВГТУ. Более того, есть резервы для повышения механических и прочностных показателей георешеток.
  Не оспаривая преимущества пластиковых георешеток по некоторым механическим показателям, мы имеем основания полагать, что в ряде областей применения наши георешетки имеют явные преимущества и займут достойную нишу в дорожном строительстве.
  Основные механические характеристики георешетки, гарантируемые техническими условиями, приведены в разделе «Технические характеристики и цены на георешетку». Результаты последних лабораторных испытаний показали, что реальные механические характеристики существенно выше.
Георешетка в применении
    Георешетка в применении
Применение георешетки
    Применение георешетки
Георешетка
    Георешетка "Комета"
Укрепление склона георешеткой
    Укрепление склона

Конструкция георешетки «КОМЕТА-2001».

  Георешетка «КОМЕТА-2001» представляет собой трехмерную сотовую структуру, изготовленную из полос полиэфирного иглопробивного полотна толщиной 4,5 мм., скрепленных между собой сварными швами высокой прочности. При растяжении в рабочей плоскости образует устойчивый горизонтально и вертикально каркас, который предназначен для армирования заполняющих ячейки георешетки грунтов, грунтощебня, щебня, песка и других строительных материалов. Георешетка нейтральна к агрессивным средам и безопасна для окружающей среды. Благодаря волокнистой структуре материала, не препятствует фильтрации почвенных вод, прорастает корнями растений и полностью интегрируется в почву. Материал георешетки выдерживает температурные колебания от -100°С до +150°С, что позволяет использовать ее в условиях любого климата.



Георешетка

Георешетка «КОМЕТА-2001»Нажмите на изображение сверху, для увеличения (георешетка «КОМЕТА-2001»).


Преимущества георешетки «КОМЕТА-2001».

  Экономический эффект при применении георешетки «КОМЕТА-2001» проявляется:
- в более низкой цене за 1 м2 по сравнению с аналогичными георешетками из пластика.
- более высокие эксплуатационная надежность и долговечность откосов, т. к. материал георешетки прорастает корнями растений – интегрируется в корневую систему и со временем становиться неотъемлемой составляющей армированного растительного грунта.
Георешетка не подвержена деструктивному воздействию низких температур. Более того, при низких температурах механические свойства полиэфирных материалов улучшаются. Прочность волокон при -40°С увеличивается на 6%, при -100°С увеличивается на 50% (А.В. Петухов Полиэфирные волокна. Изд. Химия, Москва, 1976 г. стр. 251);
трение грунта о материал георешетки больше в 2 – 3 раза (грунт буквально прилипает к материалу), что при достаточной прочности является основным критерием геоармирования;
естественный дренаж грунтовых вод по всей поверхности материала георешетки;
- материал георешетки позволяет ходить по не до конца засыпанному откосу без боязни поломать стенки георешетки.
Урепление русла водоотводных канав георешеткой.Укрепление склонов георешеткой.Укладка георешетки под основание дорог.
Георешетка - укрепление русла водоотводных канав георешеткой.Георешетка - укрепление склонов георешеткой.Георешетка - укладка под основание дорог георешетки.

Варианты применения георешеток «КОМЕТА-2001»


Анкеры для монтажа георешеток.

  В настоящее время предприятие «Комета» наладило выпуск пластиковых анкеров армированных стальной проволокой, для закрепления георешетки на основании грунта.
  Пластмассовые армированные анкеры  применяются  для удобного монтажа и надежного крепления георешеток. Вид и основные размеры анкеров, изготавливаемых нашим предприятием приведены на рисунке. Стальная арматура придает анкеру прочность. Т-образное сечение анкеров обеспечивает им устойчивость в грунте. Загиб  верхней части анкера позволяет удобно стыковать соседние модули георешетки между собой. Извлеченные после засыпки георешетки анкеры можно использовать повторно до 50 раз. Чтобы облегчить извлечения из грунта засыпанных анкеров рекомендуется привязать к каждому анкеру отрезок шпагата длиной около 1 м. Для этого в верхней части анкера предусмотрена петля, образованная арматурой.

Армированные анкера для георешетки.

Анкеры для монтажа георешетокНажмите на изображение сверху, для просмотра (вид и основные размеры анкеров).

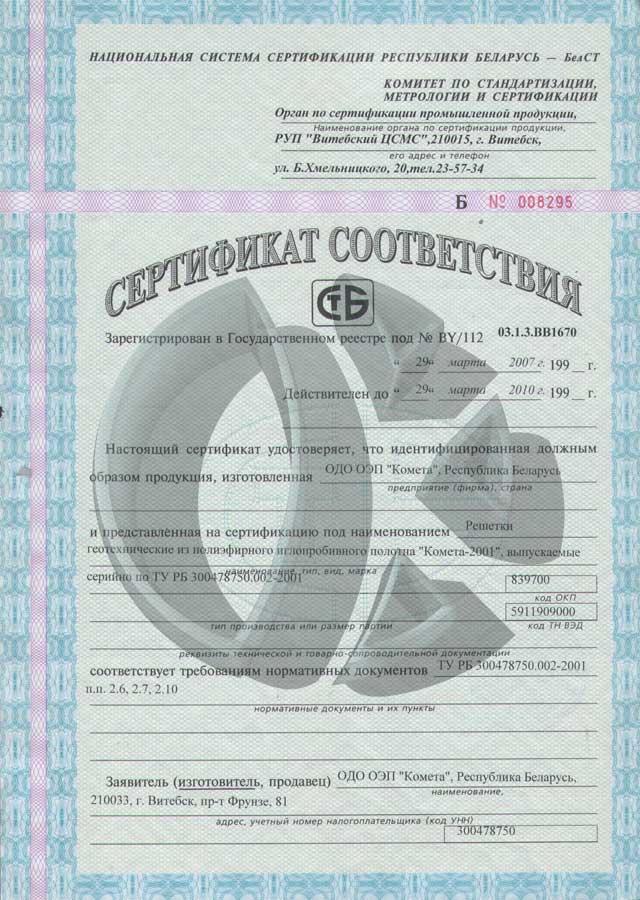

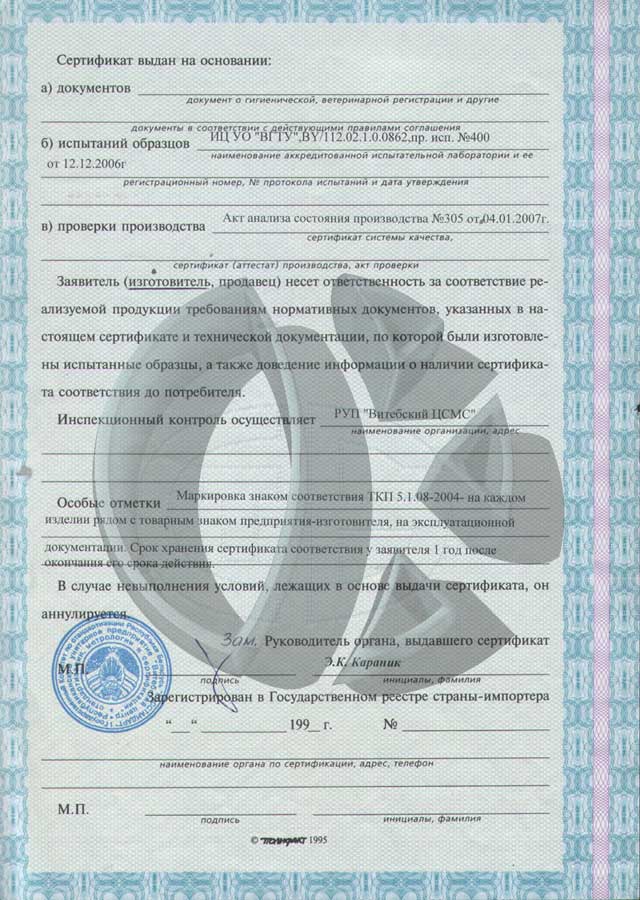

Белорусский сертификат соответствия георешетки.Белорусский сертификат соответствия георешетки.

Сертификат соответствия георешеткиНажмите на изображения сверху, для увеличения (сертификат соответствия георешетки).
